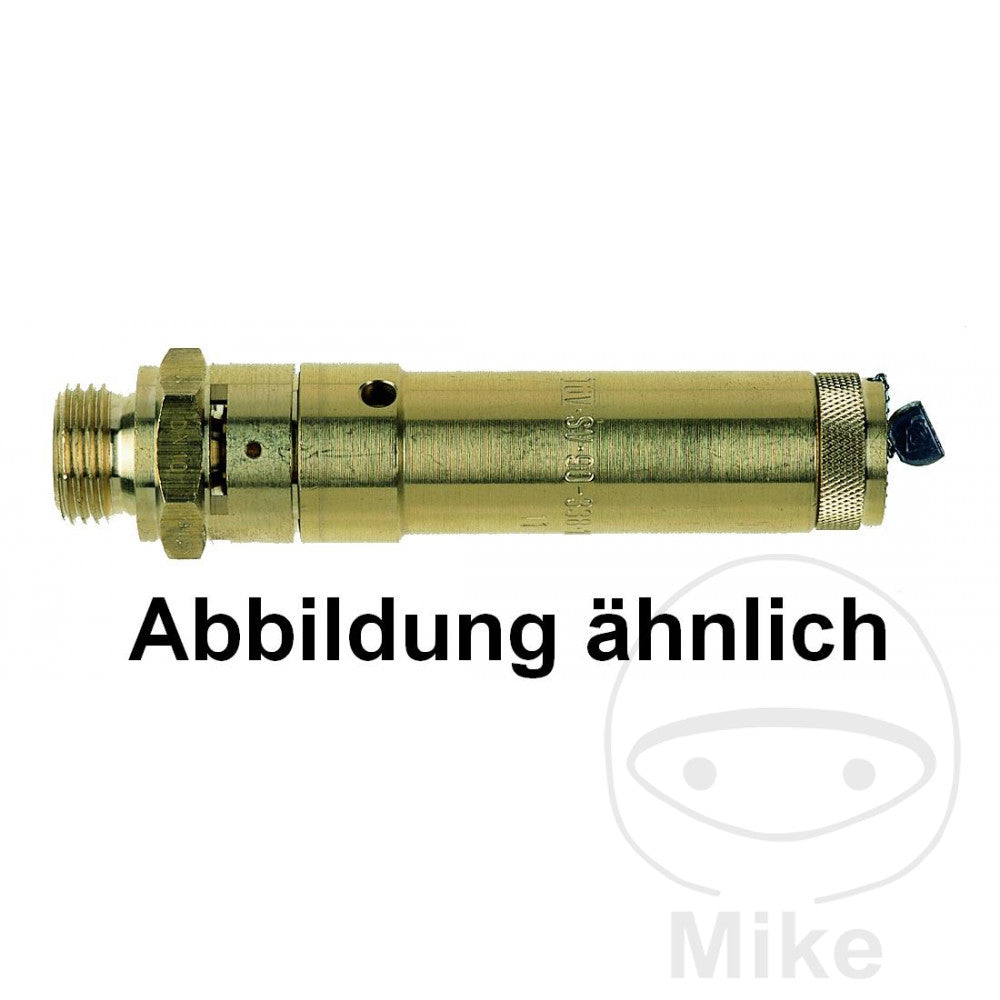

EWO Safety Vent R3 Liquide de frein 8 11 bar

• Soupape de sécurité ewo DN 8, testée par composant

Les soupapes de sécurité sont utilisées pour évacuer des gaz non toxiques et ininflammables dans l'atmosphère afin de protéger les appareils à pression contre les surpressions.

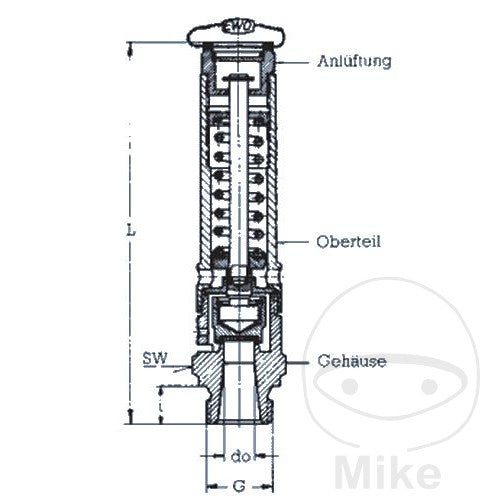

• Données techniques :
• Filet de raccordement : G 3/8"
• Longueur du fil : 10 mm
• Longueur totale : 85 mm
• SW : 20 mm
• Pression de consigne : 9.0 - 15.0 bar
• Température de fonctionnement -10 °C à +180 °C
• Différence de pression d'ouverture < 10
• Différence de pression de fermeture < 10 % (en dessous de 3 bar < 0.3 bar)
• Position de montage ; verticale
• Matériau : laiton
• Joint d'étanchéité : FKM (Viton)
• Joint d'étanchéité : aluminium
• Couple de serrage (installation de la valve) : 13 Nm
• Notes importantes :

La conduite d'alimentation de la soupape de sécurité ne doit pas être < DN 8, la chute de pression dans la conduite d'alimentation ne doit pas être > 3 %.

Seules les soupapes de sûreté réglées en usine et scellées au plomb sont fournies avec une identification des composants. Il est donc essentiel d'indiquer la pression de consigne en bar lors de la commande.

Le fonctionnement des soupapes de sécurité peut être testé en tournant la vis moletée vers la gauche.

en tournant la vis moletée vers la gauche. Les surfaces d'appui et les cônes d'étanchéité peuvent être retirés en vissant toute la partie supérieure - sans utiliser de tournevis.

• sans

Les surfaces du siège et les cônes d'étanchéité peuvent être nettoyés de toute saleté en dévissant toute la partie supérieure - sans modifier le réglage de la pression. Les réparations ne peuvent être effectuées que par le

être effectuée par le fabricant.
